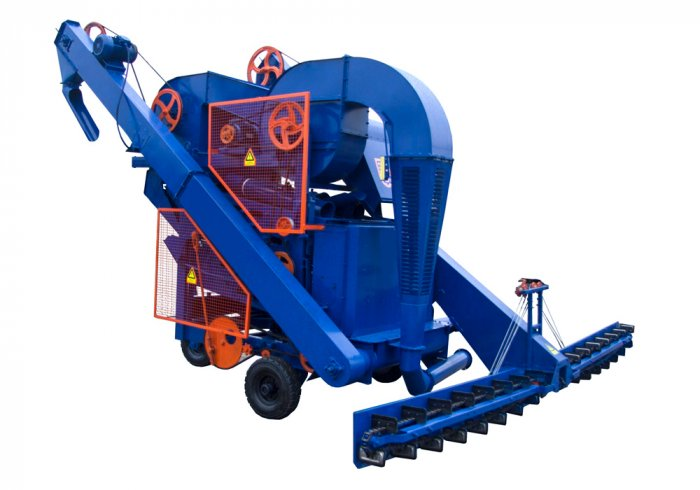

Очиститель вороха ОВС- 25

Рама машины опирается на три колеса, ось переднего закреплена на поворачиваемой вилке. Машина снабжена механизмом самопередвижения, она может перемещаться со скоростью 0,1—0,3 м/мин и переезжать по току со скоростью 2,7—6,1 м/мин. Очиститель ОВС-25 оснащен четырьмя электродвигателями, суммарная мощность которых 9,6 кВт.

Загрузочный транспортер составлен из наклонного скребкового транспортера и двух шарнирно соединенных с ним скребковых питателей, которые могут настраиваться, в зависимости от поверхности тока. Загрузочный транспортер подает зерно в приемную камеру, а шнек распределяет его равномерно по ширине машины.

Приемная камера представляет собой пространство между двумя вертикальными воздушными каналами. В верхнюю часть камеры встроено питающее устройство, состоящее из приёмного лотка, распределительного шнека, клапана-питателя и делителя. Питающее устройство и делитель разделяют исходный материал на два равных потока. Один поток подаётся на верхний решётный стан, а другой поток — на нижний.

Воздушные каналы предназначены для очистки зерна от легких примесей. Каналы соединены с вентилятором воздуховодом с окном, закрываемым передвижной
заслонкой, при помощи которой регулируют скорость воздушного потока в каналах. Воздушный поток уносит легкие примеси в осадительную камеру, где часть примесей осаждается, а наиболее легкие поступают в пневмотранспортер.

Решетные станы (верхний и нижний) работают параллельно. В решетный стан вставлены рамки с решетами. Станы приводятся в колебательное движение. Для уравновешивания инерционных сил станы движутся в противоположном направлении. К машине приложен комплект решет с продолговатыми отверстиями шириной 1,5—5,0 мм и с круглыми диаметром 3,6—10 мм.

Рабочую скорость машины подбирают так, чтобы при полной загрузке решетных станов через 5—10 мин работы в питательной камере образовались излишки зерна. Затем машину останавливают. После схода излишков снова включают механизм самопередвижения.

Наименование	Ед. изм.	Значение
Марка		ОВС-25
Тип		самопередвижной
Производительность в режиме первичной очистки (ГОСТ)*
Пшеница 760 кг/м3 (номинальная)	т./ч.	12,5
Подсолнечник	т./ч.	6
Рапс	т./ч.	3,5
Кукуруза	т./ч.	12,5
Ячмень	т./ч.	10
Гречиха	т./ч.	8,5
Рис	т./ч.	5
Производительность в режиме предварительной «товарной» очистки**
Пшеница 760 кг/м3 (номинальная)	т./ч.	25
Подсолнечник	т./ч.	10
Рапс	т./ч.	6
Кукуруза	т./ч.	25
Ячмень	т./ч.	17
Гречиха	т./ч.	14
Рис	т./ч.	10
Габаритные размеры:
ширина(рабочая/транспортная)	мм.	5200/2100
длина(рабочая/транспортная)	мм.	4700/4450
высота(рабочая/транспортная)	мм.	3270/2750
Скорость перемещения при очистке	м./ч.	3-12 задается частотным преобразователем
Установленная мощность	кВт.	9,2
Масса в полной комплектности, не более	Кг.	1950
Установленный срок службы, не менее	лет	9
Количество обслуживающего персоонала	Чел.	1
