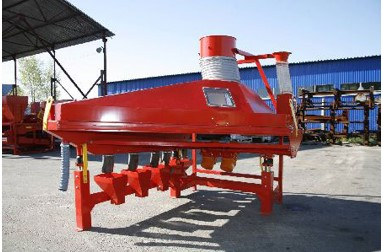

Стол вибропневмо-сортировальный СВП-7

Стол вибропневмо-сортировальный

Предназначен для очистки семян зерновых, зернобобовых, крупяных и масличных культур от трудновыделяемых примесей, отличающихся от семян основной культуры по удельному весу, форме и свойствам поверхности, а также для выделения камней.

Исходный материал должен быть предварительно очищен на воздушно-решетных, триерных машинах и иметь кондиционную влажность.

Стол вибропневмосортировальный СВП-7 применяется в составе зерноочистительных агрегатов и семенных линий для послеуборочной обработки зерна типа ЗАВ-20, ЗАВ-40, ЗАВ-50.

Принцип действия пневмостола основан на приведении обрабатываемого материала в псевдоожиженное состояние при одновременном воздействии на него колебаний и наклонов рабочей поверхности деки вибростола и дифференцированного воздушного потока, подводимого к регулятору воздуха. При этом материал, приобретая свойства жидкости, расслаивается: частицы с большим удельным весом (тяжелые) опускаются на поверхность деки вибростола, а частицы с меньшим удельным весом (легкие) — всплывают над тяжелыми.

Тяжелые частицы, имея значительное сцепление с поверхностью деки, движутся вверх в направлении колебаний к выходу. Легкие частицы стекают вниз в сторону опущенного края вибростола 4 к выходу.

В результате на выходе материала из приемника вибростола 4 можно получить такие фракции:

• легкие отходы;
• промежуточная фракция;
• легкие семена;
• тяжелые семена;
• тяжелые семена или трудновыделимые тяжелые отходы;
• тяжелые отходы.

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ УЗЛЫ СТОЛА ВИБРОПНЕВМО-СОРТИРОВАЛЬНОГО СВП-7

1. На СВП-7 установлены всего 2 рычага регулировкиуглов наклона деки, что существенно упростило настройку пневмостола.
2. В отличие от других моделей на СВП-7 установлен клапан для отбора камней, как следствие камни не попадают в основные фракции зерна, а выводятся в сорные примеси.
3. Наличие специальных заслонокна выходе основного материала позволяет как разделять его на несколько различных фракций по весу, так и объединять его – это делает пневмостол очень гибким по отношению к различным культурам и задачам, которые он решает.
4. Резиновые амортизаторыдеки существенно гасят вибрацию, не допуская ее передачу на раму машины.
5. В качестве приводаиспользуются высококачественные итальянские вибраторы, работающие в противофазе.
6. Использование грепельного (выпуклого) решета повышает эффективность разделения материала по фракциям и соответственно улучшает качество получаемого материала.
7. Зонт выполнен из металла, соответственно более надежен чем пластиковый, для удобства визуального контроля оснащен смотровыми окнами.
8. Механизм загрузкипозволяет регулировать подачу материала на СВП-7, что дает возможность использовать пневмостол без бункера накопителя.
9. Мощный вентиляторпроизводительностью 14500 м3/ч позволяет создавать высокое разряжение для расслоения зерна по весовым фракциям, а также удаляет оставшуюся легкую примесь из чистого материала.
